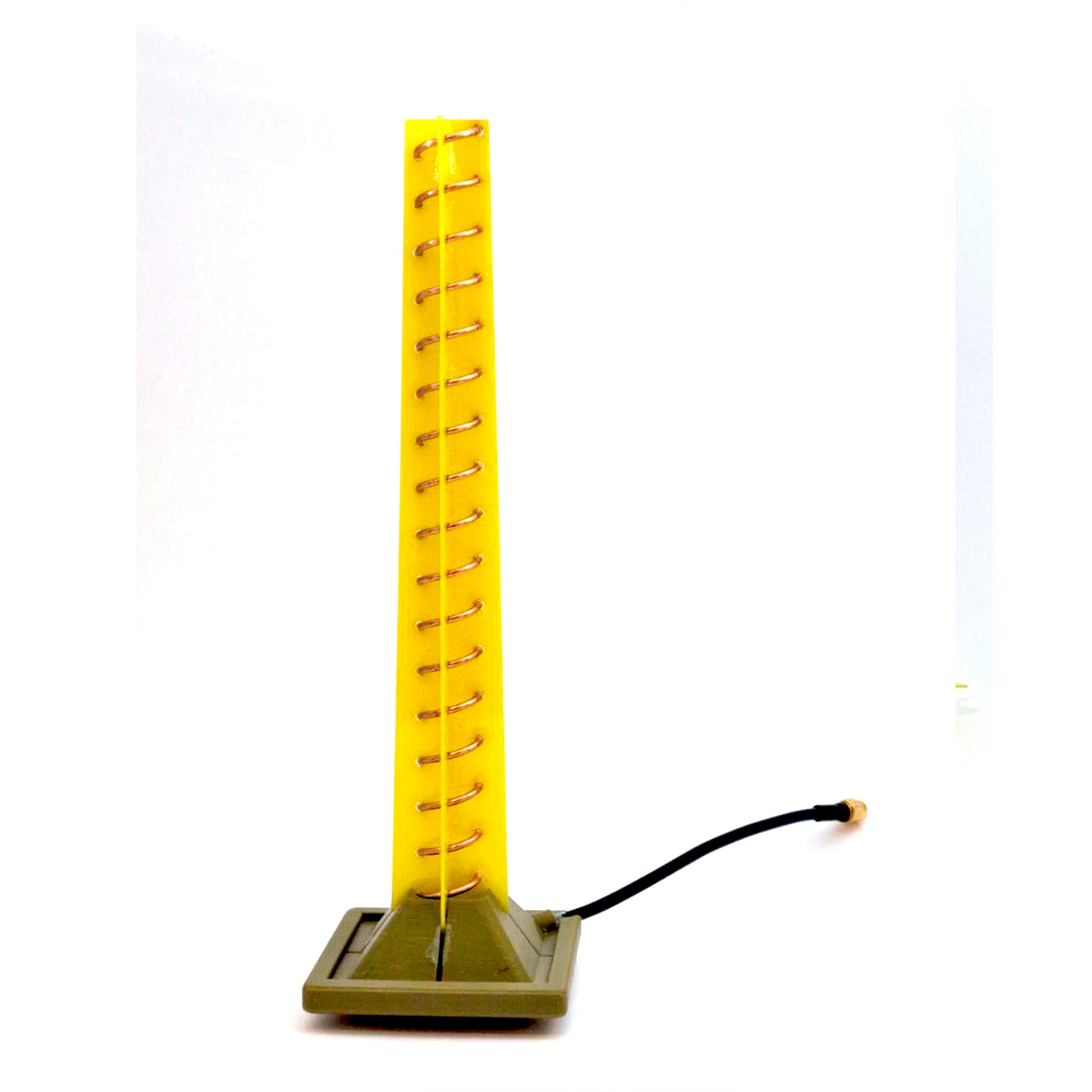

Антена Хелікс 4.0 - 4.6 GHz RHCP 18 Витків
Антена Хелікс 4.0 - 4.6 GHz RHCP 18 Витків
Антена Хелікс з круговою поляризацією забезпечує стабільний та надійний сигнал. Завдяки направленій дії та спіральній конструкції, ця антена ідеально підходить для застосувань — зокрема для дронів, наземних станцій, і інших систем які використовують кругову поляризацію. Надійна робота в частотному діапазоні від 3.6 до 4.8 ГГц (SWR 1.5).
Share
Контент, що згортається
Детальний опис
Завдяки злагодженій роботі команди інженерів, можемо виготовити під ваші конкретні вимоги, тільки під оптові пропозиції
Техничні характеристики
Тип: Антена Helix
Поляризація: Кругова
Робочий діапазон частот: SWR 1.5 - 3.6-4.8 МГц
Діапазон: 4.0 - 4.6ГГц (КСХ 1.1 - 1.2)
Oпір: 45 - 58 Oм
Максимальний робочій діапазон: 3.7 - 4.9ГГц (КСХ 1.3 - 1.4)
Oпір: 40 - 60 Oм
Максимально ефективний робочій діапазон: 4.0 - 4.6ГГц (КСХ 1.07 - 1.2)
Oпір: 45 - 57 Oм
Центр діапазону: 4.3ГГц (КСХ 1.03 - 1.05),
Oпір: 50 - 52 Oм
Розрахункове підсилення в діапазоні: 4.0 - 4.6 (13.5 - 14.5dBi)
Максимальне розкриття діаграми спрямованості основної пелюстки 85 - 90° між нулями, -3dBi від 36 - 44°.

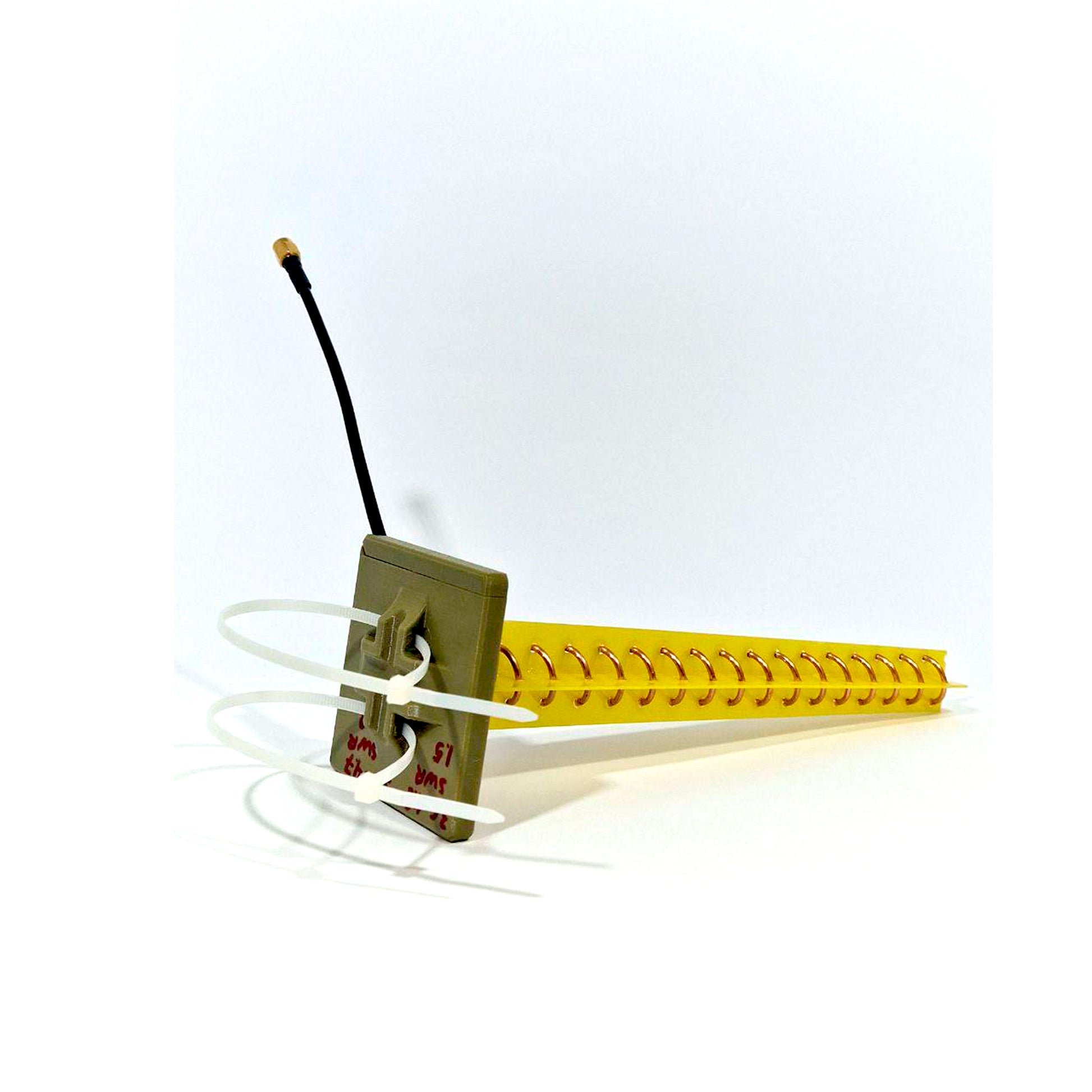

Кріплення: Знаходиться на зворотній частині антени, має виїмки під стяжки (як представлено на фото)
